Quy cách tấm úp nóc mái tôn nhựa 6 sóng vuông

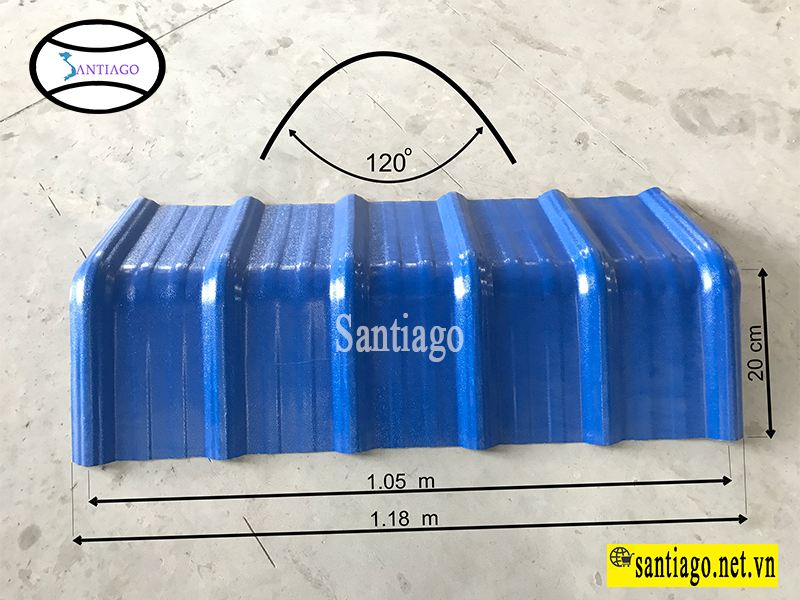

Hình 1: Mặt cắt tấm úp nóc tôn nhựa pvc/asa 6 sóng vuông.
Thuyết minh tấm úp nóc mái tôn nhựa pvc/asa
- Dài : 1180 mm = 1.18 m
- Dài hữu dụng: 1050 mm = 1.05 m
- Chiều rộng mỗi cạnh: 200 mm = 20 cm
- Độ dày: 2,5 mm - 3mm
- Góc uốn: 120 độ
Hình 2: Tấm úp nóc mái tôn nhựa pvc/asa 6 sóng khổ rộng 1.06m, dày 2.5mm.
Hình 3: Mặt dưới và chiều dài của tấm úp nóc tôn nhựa pvc/asa 6 sóng vuông.
Thợ lắp một phụ kiện che đỉnh nóc lên mái tôn màu đỏ chỉ có tấm úp chữ V: đặt tấm che rồi bắn vít. Nhân viên Santiago giải thích ở góc màn hình rằng phụ kiện này chặn nước thấm ngược ở nóc.
Giải pháp hay che nước dột trên đỉnh nóc khi lợp tole chỉ có tấm V với phụ kiện đơn giản này (video Tôn Ngói Nhựa Santiago trên YouTube).
Úp nóc tôn nhựa pvc/asa sử dụng như thế nào?
Hình 3: Vị trí các phụ kiện tôn nhựa pvc/asa.
Hình 4: Lắp đặt tấm úp nóc mái tôn nhựa tại công trình để chống dột, tăng tính thẩm mỹ.
Thợ cắt và bẻ đầu sóng tấm tôn màu đỏ ở mép trên mái, làm theo cách mới để nước mưa không bị gió đẩy ngược lên đỉnh mái. Nhân viên Santiago giải thích cách làm ở góc màn hình.
Đã có cách ngăn nước mưa không tràn lên đỉnh mái hiệu quả (video Tôn Ngói Nhựa Santiago trên YouTube).
Hướng dẫn lợp tôn nhựa pvc/asa và phụ kiện.
Video hướng dẫn lợp tôn nhựa PVC/ASA và phụ kiện chống dột, có hình dựng 3D các bước bắn vít và chồng mí. Khoảng cách xà gồ Santiago khuyên hiện nay là dưới 700 mm, không dùng số 660 – 800 mm trong video.
CÁCH LỢP TÔN NHỰA PVC/ASA & PHỤ KIỆN ĐÚNG KỸ THUẬT CHỐNG DỘT CHỐNG THẤM (video Tôn Ngói Nhựa Santiago trên YouTube).
Xem thêm:
Tóm tắt: Úp nóc tôn nhựa 6 sóng Santiago dài 1,18 m, phủ 1,05 m dọc nóc, mỗi cánh rộng 20 cm, góc uốn 120 độ, dày 2,5 – 3 mm, sóng khớp gân 34 mm của tôn 6 sóng. Số tấm bằng chiều dài nóc chia 1,05 m.
Nhà xưởng nóc dài cần bao nhiêu tấm?
| Chiều dài nóc | Phép tính | Số tấm |
|---|---|---|
| 20 m | 20 : 1,05 = 19,0 | 20 tấm |
| 30 m | 30 : 1,05 = 28,6 | 29 tấm |
| 48 m | 48 : 1,05 = 45,7 | 46 tấm |
Lắp từ đầu nào?
Nên bắt đầu từ đầu hồi cuối hướng gió chính, các tấm chồng mí theo một chiều để gió không thổi ngược vào mối nối. Xà gồ trên cùng đặt sát đỉnh, mỗi vít bắn qua đỉnh gân và đậy nắp chụp.
Nóc có quạt thông gió hoặc mái vòm?
Nóc có khe thông gió hay đỉnh cong dùng nhấn vòm tôn nhựa 6 sóng thay cho úp nóc thẳng.
Câu hỏi thường gặp
Úp nóc tôn 6 sóng dài bao nhiêu?
Tấm dài 1,18 m, phủ hữu dụng 1,05 m, mỗi cánh 20 cm, góc 120 độ.
Dùng úp nóc 5 sóng cho mái tôn 6 sóng được không?
Không nên. Hai loại có gân khác nhau (32 mm và 34 mm, bước 250 mm và 190 mm) nên lắp lẫn sẽ hở khe.
